BIM技术即建筑信息模型技术，通过数据建模，有效提高建筑工程的整体管控质量，确保安装的效率，在保证进度、质量的前提下，能够大幅度节约施工成本。

丝路之声剧场建设施工过程中通过采用BIM技术建模，将所有专业整合在同一模型中（图1中所示），对专业协调的结果进行全面检验，检查专业之间的冲突、标高方向上的碰撞，进行净高分析（图2中所示），确保后续施工正常进行。

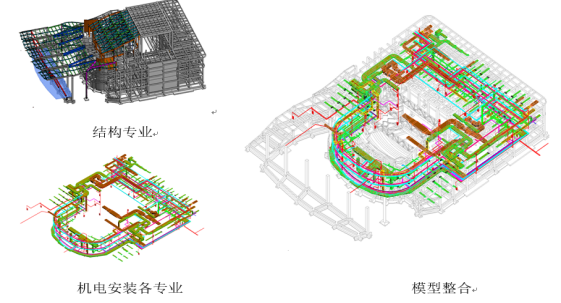

图1   各专业整合BIM模型

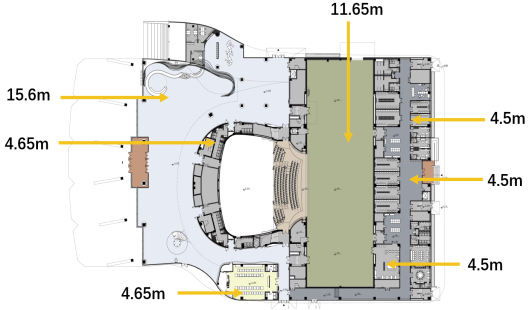

图2  净高分析结果图

机电综合管线排布是丝路之声剧场项目施工过程中一项关键而复杂的工程，由于建筑、结构和机电各专业在传统建筑设计中是分开的，因此大型、复杂工程中，各专业之间常常出现管线与管线或管线与结构构件之间发生碰撞的情况，影响室内净高，造成返工和浪费，给施工带来很大不便，甚至存在一些安全隐患。

该项目共检测出结构、机电专业碰撞263处，机电各专业间碰撞245处，针对检查结果逐一分析、消除、调整碰撞问题，优化管线布置方案，并形成可视化交底指导施工（图3、4为碰撞检测和排布方案优化展示图）。

图3  碰撞检测效果图

   图4  优化调整后管线排布图

综合支架及抗震支架深化设计，实现了安装空间的合理分配与资源共享，满足功能要求，观感质量好（图5中所示），达到了空间节省和材料节约的目的。

 图5  管线排布深化设计图与安装完成图

可视化工程实施过程，利用数字化模型，可以让施工人员更直观的对工程进行全面的了解；利用模型对现场施工人员进行更加直观、精准的技术交底，通过扫描二维码，可以随时随地查看相关的信息（图6中所示）。通过VR技术，不仅能使体验者身临其境，了解施工过程，清晰明了地查看工程结构的每一个部件，也可以全方位掌握施工过程中的工艺工法，实现虚拟到现实的穿越。

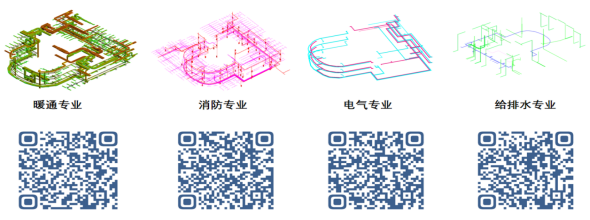

图6  各专业数字化模型及三维模型二维码

在进行机电深化设计的过程中，原有的方式无法达到工程施工要求，尤其无法解决复杂系统的深化设计。丝路项目机电安装工程包括智能化联动系统、舞台机械系统、舞台灯光系统、舞台音响系统等19个安装系统，包含有168台风机盘管、30多台多联机室内机、多个电箱、20多路电源，通过BIM技术进行深化，有效的解决了可能出现的潜在问题，保证深化图纸的清晰、直观、合理，避免管线的碰撞，保证管线的合理布局，并有效的降低成本，符合当前建筑工程发展的需求，也是未来建筑业发展的方向。
